Co to jest sonda lambda? Budowa, działanie i objawy awarii

Sonda lambda to czujnik mierzący zawartość tlenu w spalinach, montowany w układzie wydechowym silnika spalinowego. Na podstawie jej sygnału sterownik dobiera skład mieszanki paliwowo-powietrznej, dzięki czemu auto zużywa mniej paliwa i emituje mniej szkodliwych substancji. W dalszej części artykułu znajdziesz informacje o budowie, rodzajach, objawach awarii i sposobach diagnostyki tego elementu.

Czym jest sonda lambda i gdzie się znajduje?

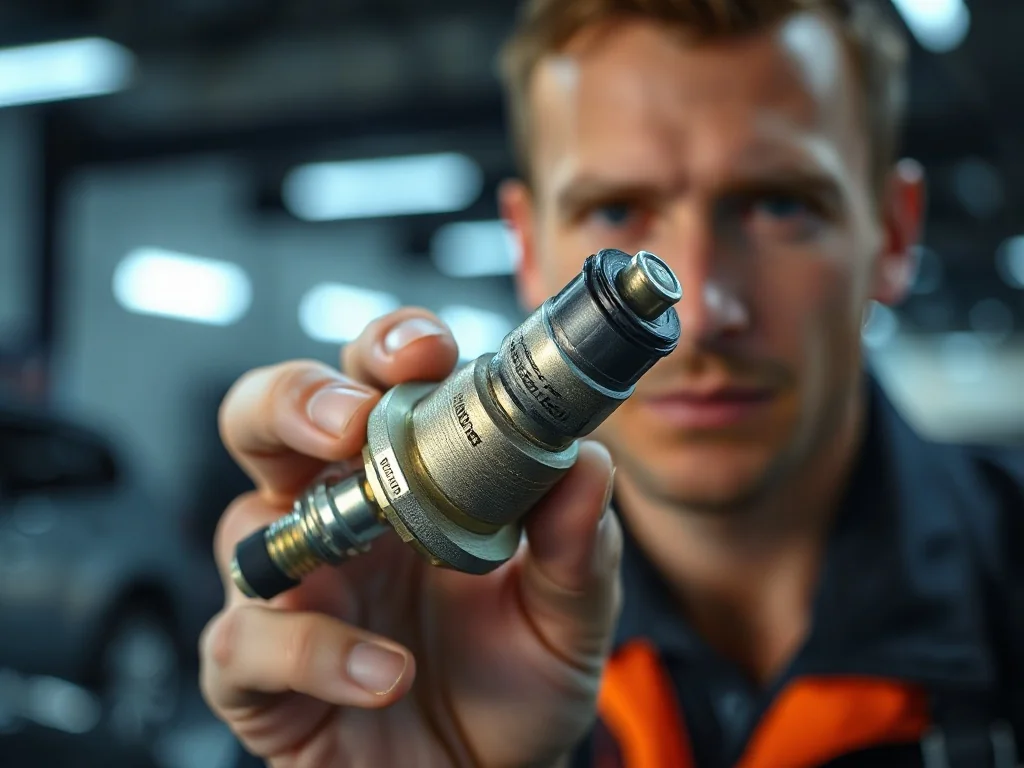

Sonda lambda to niewielki czujnik, który wyglądem przypomina nieco świecę zapłonową z dołączonym przewodem. Jej główne zadanie to ciągły pomiar zawartości tlenu w spalinach opuszczających silnik. Umieszcza się ją w gwintowanym otworze układu wydechowego, tuż za kolektorem wydechowym, a przed katalizatorem spalinowym.

Współczesne pojazdy mają najczęściej dwie takie sondy. Pierwsza, zwana regulacyjną, znajduje się przed katalizatorem i odpowiada za przekazywanie danych do sterownika silnika w celu korekty mieszanki. Druga, zwana diagnostyczną, jest montowana za katalizatorem i kontroluje skuteczność jego pracy. Różnica sygnałów z obu czujników pozwala określić, czy reaktor katalityczny nadal poprawnie oczyszcza spaliny.

W razie odstępstw od zaprogramowanej charakterystyki komputer pokładowy potrafi zgłosić problem kierowcy. Na desce rozdzielczej zapala się wtedy lampka MIL, powszechnie znana jako kontrolka Check Engine. Dzięki temu użytkownik auta otrzymuje czytelny sygnał, że układ oczyszczania spalin lub sam czujnik wymaga uwagi.

Jak działa sonda lambda?

Zasada działania sondy lambda opiera się na prawie sformułowanym przez Walthera Nernsta, czyli tak zwanym równaniu Nernsta. Pierwowzór tego czujnika powstał pod koniec lat 60. XX wieku w firmie Robert Bosch GmbH, a jego twórcą był dr Günter Bauman. Sonda działa jak ogniwo galwaniczne, w którym materiałem ceramicznym jest dwutlenek cyrkonu z naniesionymi po obu stronach cienkimi warstwami platyny.

Jedna strona urządzenia styka się z gorącymi spalinami o temperaturze około 300 stopni Celsjusza. Druga strona ma kontakt z powietrzem atmosferycznym. Powyżej tej temperatury spiek ceramiczny z dwutlenku cyrkonu staje się elektrolitem zdolnym do przewodnictwa jonowego. Warstwy platyny pełnią funkcję elektrod, a ich potencjał elektryczny zależy wprost od stężenia tlenu w otaczających gazach.

Im więcej tlenu znajduje się w spalinach, tym niższe napięcie generuje czujnik. Przy dużej różnicy stężenia tlenu po obu stronach ogniwa powstaje siła elektromotoryczna dochodząca do 1 V. Ten sygnał trafia do sterownika silnika, który na bieżąco koryguje dawkę paliwa, aby ograniczyć emisję węglowodorów, tlenków azotu, tlenku węgla oraz dwutlenku węgla.

Rodzaje sond lambda

W pojazdach stosuje się obecnie trzy podstawowe typy czujników tlenu. Różnią się one konstrukcją, szybkością działania oraz sposobem generowania sygnału dla komputera sterującego pracą silnika. Wybór konkretnego rozwiązania zależy od konstrukcji jednostki napędowej i wymagań dotyczących precyzji pomiaru.

Sonda zmiennonapięciowa

Ten typ sondy umieszcza się w ceramicznej tulei osłaniającej element pomiarowy. Posiada wbudowany element grzewczy, dzięki któremu jest gotowa do pracy już po około pół minuty od uruchomienia silnika. Na zewnętrznej powierzchni tworzy się biegun ujemny, a na wewnętrznej biegun dodatni.

Strumień spalin opływa elektroprzewodzącą powłokę ceramiczną. Gdy jej temperatura przekracza 300 stopni Celsjusza, przepuszcza ona jony tlenu. Różnica ich stężenia między komorą powietrzną a komorą ze spalinami wytwarza napięcie, które sterownik interpretuje jako informację o składzie mieszanki.

Sonda zmiennooporowa

Sonda zmiennooporowa ma metalowy korpus, a jej rdzeń stanowi ceramika z dwutlenku tytanu pokrytego platyną. Działanie tego czujnika opiera się na zmianie przewodności elektrycznej korpusu. Dwutlenek tytanu zachowuje się w ten sposób, że przy większej ilości tlenu jego przewodność rośnie, a przy mniejszej spada.

Na tej podstawie powstaje sygnał trafiający do komputera. Taka konstrukcja nie wymaga dostępu powietrza atmosferycznego po drugiej stronie elementu pomiarowego, co upraszcza montaż i zwiększa odporność na niektóre zanieczyszczenia.

Sonda szerokopasmowa

Sonda szerokopasmowa jest najbardziej rozbudowanym i precyzyjnym typem czujnika tlenu. Również posiada mechanizm grzewczy, dzięki któremu bardzo szybko osiąga temperaturę roboczą. Składa się z dwóch sond zmiennonapięciowych wykonanych z dwutlenku cyrkonu, z których jedna pełni rolę komórki pomiarowej, a druga komórki pompującej.

Między tymi komórkami przepływa strumień spalin. Komórka pomiarowa bada stężenie tlenu, a komórka pompująca za pomocą odpowiedniej polaryzacji kieruje strumieniem jonów. Dzięki temu sterownik otrzymuje dokładniejszą informację o składzie mieszanki paliwowo-powietrznej w szerokim zakresie pracy silnika.

Jaka jest rola sondy lambda w pracy silnika?

Proporcje mieszanki paliwowej spalanej w cylindrach ustala komputer pokładowy. Nie działa on jednak w oderwaniu od rzeczywistych warunków jazdy. Korzysta z sygnałów kilku czujników, w tym czujnika temperatury cieczy chłodzącej, czujnika prędkości, czujnika prędkości obrotowej silnika, przepływomierza powietrza oraz właśnie sondy lambda. W jednostkach benzynowych istotny jest również czujnik położenia przepustnicy.

Sonda informuje przede wszystkim o procentowej zawartości tlenu w strumieniu spalin, w którym zanurzona jest jej końcówka. Tę wartość przetwarza na napięcie prądu możliwe do odczytania przez sterownik. Dzięki temu komputer może rozpoznać trzy podstawowe stany mieszanki: poziom równowagi, mieszankę ubogą oraz mieszankę bogatą.

Prawidłowo dobrany skład mieszanki paliwowo-powietrznej przekłada się na optymalne warunki pracy jednostki napędowej. Silnik zachowuje właściwą moc, a proces spalania przebiega efektywniej. Dodatkowo zmniejsza się ilość szkodliwych tlenków azotu oraz wspomagana jest neutralizacja tlenku węgla i węglowodorów w katalizatorze.

Współczynnik lambda i mieszanka stechiometryczna

Nazwa sondy pochodzi od litery lambda, którą oznacza się stosunek powietrza do paliwa w mieszance. Mieszanka jest idealna, czyli stechiometryczna, gdy zawiera dokładnie tyle powietrza, ile potrzeba do całkowitego spalenia danej porcji paliwa. Dla benzyny ten stosunek wynosi około 14,7 kilograma powietrza na 1 kilogram paliwa.

Zadaniem sondy lambda jest pomaganie sterownikowi w utrzymywaniu tego stosunku jak najbliżej wartości optymalnej. Gdy czujnik działa poprawnie, spalanie jest stabilne, a emisja toksycznych substancji pozostaje pod kontrolą. W starszych autach bez sondy stopień konwersji katalizatora na poziomie 60 procent uznawano za dobry wynik, natomiast sprawny czujnik potrafi podnieść go nawet do 95 procent.

Dla benzyny mieszanka stechiometryczna to około 14,7 części powietrza na 1 część paliwa. Utrzymanie tej proporcji przez sondę lambda ma bezpośredni wpływ na zużycie paliwa i skuteczność katalizatora.

Gdzie montuje się sondy lambda w układzie wydechowym?

Sonda lambda jest zwykle wkręcana w gwintowany otwór umieszczony zaraz za kolektorem wydechowym, a przed katalizatorem. Takie umiejscowienie zapewnia jej kontakt ze spalinami o odpowiednio wysokiej temperaturze, co jest warunkiem poprawnego działania. Wysoka temperatura spalin pozwala elementowi ceramicznemu osiągnąć przewodnictwo jonowe niezbędne do generowania napięcia.

W nowszych pojazdach wymagania dotyczące monitorowania składu spalin sprawiły, że montuje się dwa czujniki. Pierwsza sonda analizuje skład gazów przed katalizatorem i przesyła sygnał do sterownika silnika. Druga sonda znajduje się za reaktorem katalitycznym i pełni funkcję diagnostyczną, kontrolując efektywność oczyszczania spalin.

Jakie informacje zbiera sonda lambda?

Podstawową wielkością mierzoną przez sondę lambda jest procentowa zawartość tlenu w spalinach. Wysoki poziom tlenu oznacza, że mieszanka paliwowo-powietrzna jest zbyt uboga, czyli zawiera za mało paliwa. Niski poziom tlenu wskazuje na mieszankę bogatą, w której paliwa jest nadmiar.

Te informacje trafiają do jednostki sterującej, która odpowiednio skraca lub wydłuża czas wtrysku paliwa. Dzięki temu komputer może dynamicznie reagować na zmienne warunki obciążenia silnika, rodzaj paliwa oraz warunki atmosferyczne. W konsekwencji silnik pracuje płynniej, a zużycie paliwa pozostaje na akceptowalnym poziomie.

Jak rozpoznać uszkodzoną sondę lambda?

Awaria sondy lambda może dawać objawy, które łatwo pomylić z usterkami innych podzespołów. Dlatego warto zwracać uwagę na kilka sygnałów równocześnie. Szybka reakcja na nieprawidłowości pozwala uniknąć poważniejszych uszkodzeń katalizatora lub jednostki napędowej.

Do najbardziej charakterystycznych objawów należą:

• znaczący wzrost zużycia paliwa,
• nierówna praca silnika na biegu jałowym,
• spadek mocy i dynamiki jazdy,
• czarny dym z rury wydechowej,
• zapalenie się kontrolki Check Engine.

Uszkodzony czujnik może przekazywać sterownikowi błędne informacje, przez co komputer najczęściej podaje zbyt dużą dawkę paliwa. Prowadzi to do odczuwalnego wzrostu spalania, a czasem do przedostawania się niespalonego paliwa do układu wydechowego. Taka sytuacja może z kolei przyspieszyć zniszczenie katalizatora spalinowego.

Wzrost zużycia paliwa

To najbardziej odczuwalny objaw dla portfela. W wyniku błędnych odczytów sterownik może zwiększyć ilość podawanego paliwa nawet o 15–20 procent w porównaniu z normalnym zapotrzebowaniem. W skrajnych przypadkach ilość benzyny trafiającej do silnika bywa nawet o 50 procent większa, niż wynikałoby to z rzeczywistych potrzeb jednostki napędowej.

Wzrost spalania bywa trudny do zauważenia w jeździe po mieście, gdzie zużycie paliwa naturalnie się zmienia. Pomocne jest porównanie wyników z dłuższego okresu i obserwacja, czy styl jazdy pozostał taki sam. Jeśli tak, a spalanie rośnie, sonda lambda powinna znaleźć się na liście podejrzanych elementów.

Nierówna praca silnika i spadek mocy

Nieprawidłowy skład mieszanki paliwowo-powietrznej często powoduje falujące obroty na biegu jałowym. Silnik może szarpać przy przyspieszaniu, dławić się lub reagować na gaz z wyraźnym opóźnieniem. Kierowcy opisują to także jako brak dynamiki i ogólne osłabienie auta.

Tego typu symptomy wynikają z dostarczania do cylindrów zbyt ubogiej lub zbyt bogatej mieszanki. W obu przypadkach proces spalania nie przebiega optymalnie, co odbija się na kulturze pracy jednostki napędowej. Dłuższe ignorowanie problemu zwiększa ryzyko przegrzewania się elementów silnika i wydechu.

Kontrolka Check Engine

Zapalenie się kontrolki Check Engine to sygnał, którego nie wolno lekceważyć. Awaria sondy lambda jest jedną z najczęstszych przyczyn pojawienia się tego ostrzeżenia na desce rozdzielczej. Komputer pokładowy rejestruje błędne odczyty z czujnika i informuje kierowcę o usterce.

W takiej sytuacji najszybszym sposobem potwierdzenia winy sondy jest podłączenie komputera diagnostycznego. Odczytane kody błędów wskażą, czy problem dotyczy obwodu grzania, zakresu napięcia, czy też czasu odpowiedzi czujnika. Warto wykonać taką diagnozę przed wymianą, ponieważ kontrolka Check Engine może sygnalizować również inne awarie.

Zmiana koloru spalin

Czarny, gęsty dym z rury wydechowej to częsty znak, że mieszanka jest nadmiernie bogata. Oznacza to zbyt dużą ilość paliwa w stosunku do powietrza i niepełne spalanie. W efekcie do wydechu trafiają cząstki sadzy oraz podwyższona ilość tlenku węgla i węglowodorów.

Taki stan może doprowadzić do uszkodzenia katalizatora oraz filtra cząstek stałych, jeśli nie zostanie szybko skorygowany. Warto więc traktować zmianę koloru dymu jako pilny sygnał diagnostyczny. Dotyczy to zwłaszcza pojazdów, w których wcześniej spaliny były praktycznie niewidoczne.

Jak sprawdzić sondę lambda?

Diagnoza stanu sondy lambda zwykle wymaga podłączenia specjalistycznego sprzętu. Mechanicy najpierw wykonują oględziny pod kątem uszkodzeń mechanicznych oraz sprawdzają stan wtyczki i styków. Jeżeli te elementy są w dobrym stanie, kolejnym krokiem jest weryfikacja przewodów łączących sondę ze sterownikiem.

Najbardziej miarodajne jest skontrolowanie działania czujnika za pomocą sprzętu diagnostycznego. Pozwala on ocenić pracę obwodu podgrzewania oraz zmierzyć napięcie generowane przez sondę w różnych warunkach pracy silnika. Dzięki temu można stwierdzić, czy czujnik reaguje prawidłowo na zmiany składu mieszanki.

Podstawowe kroki diagnostyczne obejmują:

1. odczytanie kodów błędów zapisanych w sterowniku,
2. wzrokową kontrolę sondy pod kątem uszkodzeń mechanicznych,
3. sprawdzenie wtyczki, przewodów i styków,
4. analizę danych na żywo z czujnika podczas pracy silnika,
5. ocenę czasu reakcji i zakresu napięcia wyjściowego.

Co oznaczają osady na końcówce sondy lambda?

Stan powierzchni końcówki czujnika może wiele powiedzieć o procesach zachodzących w silniku. Oprócz zwykłego zabrudzenia sadzą można zaobserwować naloty o różnych kolorach i konsystencji. Każdy z nich wskazuje na inny rodzaj problemu z jednostką napędową lub jakością używanego paliwa.

Jakie są przyczyny awarii sondy lambda?

Sonda lambda pracuje w bardzo trudnym środowisku, narażona na wysoką temperaturę, wibracje oraz kontakt z agresywnymi składnikami spalin. To sprawia, że z czasem zużywa się jak każdy element eksploatacyjny. Wiele zależy również od jakości tankowanego paliwa i ogólnego stanu technicznego silnika.

Do typowych przyczyn uszkodzeń należą:

• uszkodzenia mechaniczne powstałe podczas montażu lub wymiany,
• przetopiona wtyczka lub przewody po kontakcie z rozgrzanym wydechem,
• nagromadzenie sadzy i innych osadów na elemencie ceramicznym,
• zardzewiałe lub zaśniedziałe styki spowodowane obecnością wody,
• naturalne starzenie się sondy, objawiające się zawężeniem amplitudy sygnału.

Sadza gromadząca się na powierzchni ceramicznej zwiększa czas reakcji sondy oraz zawęża zakres generowanego napięcia. To prowadzi do nieprawidłowej interpretacji składu mieszanki przez sterownik, a w konsekwencji do wzrostu zużycia paliwa i spadku mocy. W pewnym momencie czujnik całkowicie traci zdolność pomiaru stężenia tlenu.

Jaka jest żywotność sondy lambda?

Żywotność sondy zależy przede wszystkim od jej konstrukcji. Nieogrzewany czujnik zwykle wytrzymuje od 50 000 do 80 000 kilometrów. Sonda wyposażona w grzałkę jest znacznie trwalsza i potrafi przepracować około 160 000 kilometrów.

W teorii większość sond powinna wytrzymać ponad 150 000 kilometrów przebiegu. W praktyce na ich kondycję mocno wpływają warunki eksploatacji, styl jazdy, jakość paliwa oraz sprawność silnika i innych układów. Z tego powodu w niektórych autach wymiana jest konieczna już po około 50 000 kilometrów.

Nieogrzewana sonda lambda wytrzymuje zwykle 50 000–80 000 km, natomiast wersja z grzałką osiąga żywotność około 160 000 km. Regularna kontrola co 30 000 km pozwala wcześnie wykryć nieprawidłowości.

Jak dbać o sondę lambda?

Podstawą jest regularna kontrola układu wydechowego oraz samego czujnika. Zaleca się, aby wykonywać ją co około 30 000 kilometrów. Obejmuje to nie tylko ocenę stanu sondy, ale także pozostałych elementów wydechu, ponieważ ich usterki mogą wpływać na warunki pracy czujnika.

Dobrym momentem na sprawdzenie sondy jest wymiana oleju silnikowego. Wtedy można ją wykręcić i ocenić, czy na końcówce nie ma nadmiernego nalotu. Nalot na elemencie ceramicznym może też dostarczyć informacji o innych problemach w silniku, na przykład o spalaniu oleju lub przedostawaniu się płynu chłodniczego do komory spalania.

Czy czyszczenie sondy lambda ma sens?

W przypadku lekkich zabrudzeń można czasem wykonać tak zwane wygrzewanie sondy, które pomaga usunąć osady z powierzchni elementu ceramicznego. Jest to jednak rozwiązanie doraźne. Nie przywróci ono pełnej sprawności czujnikowi, który uległ zużyciu chemicznemu lub mechanicznemu.

Jeśli sonda ma za sobą długi przebieg i jej czas reakcji znacząco się wydłużył, czyszczenie raczej nie rozwiąże problemu. W takiej sytuacji pewnym sposobem jest wymiana na nowy czujnik. Koszt nowej sondy jest zwykle niższy niż potencjalna naprawa uszkodzonego katalizatora, dlatego nie warto zwlekać z podjęciem decyzji.

Dlaczego sprawna sonda lambda wpływa na koszty eksploatacji?

Sprawny czujnik tlenu pomaga utrzymać właściwe proporcje mieszanki paliwowo-powietrznej, co bezpośrednio ogranicza ilość spalanego paliwa. Dzięki niemu silnik nie otrzymuje nadmiaru benzyny lub oleju napędowego, gdy nie jest to konieczne. To przekłada się na niższe rachunki na stacji paliw i stabilniejszą pracę jednostki napędowej.

Zaniedbana sonda może sprawić, że sterownik stale wzbogaca mieszankę, co zwiększa zużycie paliwa i przyspiesza zużycie katalizatora. W konsekwencji kierowca płaci więcej zarówno za paliwo, jak i za ewentualne naprawy układu wydechowego. Dlatego sonda lambda to element, którego stanu nie należy bagatelizować.

Historia i upowszechnienie sond lambda

Sondy lambda zaczęto stosować w silnikach benzynowych od 1979 roku. Ich wprowadzenie wymusiły surowe przepisy dotyczące emisji spalin w Stanach Zjednoczonych. Z czasem liczba samochodów i motocykli wyposażonych w więcej niż jeden czujnik rosła, a same sondy stawały się coraz bardziej zaawansowane.

Od roku 1992 czujniki tlenu są standardowym wyposażeniem samochodów osobowych. Około 2000 roku zaczęto je montować również w pojazdach z silnikami wysokoprężnymi. Obecnie trudno wyobrazić sobie nowoczesny samochód bez przynajmniej jednej sondy lambda, a w większości aut są ich co najmniej dwie.

Co jeszcze warto wiedzieć o sondzie lambda?

Sonda lambda jest jednym z kilku czujników, które dostarczają sterownikowi informacji niezbędnych do ustalenia składu mieszanki. Współpracuje z czujnikiem temperatury cieczy chłodzącej, czujnikiem prędkości, czujnikiem prędkości obrotowej silnika, przepływomierzem powietrza oraz w jednostkach benzynowych z czujnikiem położenia przepustnicy. Dopiero połączenie tych sygnałów pozwala komputerowi dobrać odpowiednią dawkę paliwa.

W razie poważnej awarii sterownik silnika może przejść w tryb pracy awaryjnej. Ma to na celu ochronę katalizatora spalinowego przed uszkodzeniem oraz ograniczenie emisji toksycznych substancji. Dla kierowcy oznacza to zwykle pogorszenie osiągów, a czasem także podwyższone spalanie, ale chroni droższe elementy układu wydechowego.
